Rundtische, Teilapparate

Rundtisch / Teilapparat

  • Mit Gradeinteilung oder Teilplatten einsetzbar
  • Mit Schnellklemmeinrichtung
  • Radiale Aufspann - T - Nuten
  • Gehärtete, geschliffene, nachstellbare Schnecke
  • Rundlaufgenauigkeit des Arbeitstisches 0,02 mm
  • Parallelität des Aufspanntisches zur Grundfläche
    0,02 mm
  • Aufspanntisch mit 360 Grad Skala
  • Auflösung Handrad 10 Sek.

--> Zubehör

Typ Durchm.
Bohrung
Zentr.
Bohrung
Preis
in €
Artikel-
Nr.
HV-4 110 MC-2 322,- 37159
HV-6 150 MC-2 331,- 37160
HV-8 200 MC-3 515,- 37161
HV-10 250 MC-3 645,- 37162
HV-12 300 MC-4 865,- 37163
HV-14 350 MC-4 1.095,- 37164
HV-16 400 MC-4 1.615,- 37165

Rundtisch, Teilapparat mit Schnellklemmeinrichtung

Schwenkbarer Rundtisch / Teilapparat

  • Mit Gradeinteilung oder Teilplatten einsetzbar
  • Mit Schnellklemmeinrichtung
  • Schwenkbar 0 - 90 Grad
  • Radiale Aufspann - T - Nuten, Nutbreite 10 mm
  • Spindelbohrung MK 2 durchgehend
  • Gehärtete, geschliffene, nachstellbare Schnecke
  • Rundlaufgenauigkeit des Arbeitstisches 0,02 mm
  • Parallelität des Aufspanntisches zur Grundfläche 0,02 mm
  • Aufspanntisch mit 360 Grad Skala
  • Auflösung Handrad 10 Sek.

--> Zubehör

Schwenkbarer Rundtisch / Teilapparat

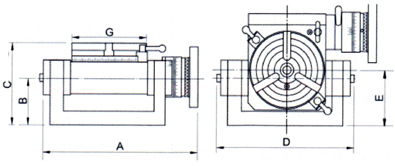

Abmessungen von schwenkbarem Rundtisch

Typ A B C D E F G Preis
in €
Artikel-
Nr.
VU100 228 68 117 202 80 177 100 685,- 37150
VU150 266 75 140 246 90 216 150 795,- 37151
VU200 322 85 165 294 100 276 200 945,- 37152

Teilapparat CS-6, CS-8

  • Mit Teilscheiben für Teilung:
    2,3,4,6,8,

--> Zubehör

Teilapparat

Typ Spann-ø
von bis mm
Bohrung-ø
mm
Preis
in €
Artikel-
Nr.
CS-6 4-42, 10-156 44 1.045,- 8968
CS-8 4-62, 10-180 63 1.365,- 37176

Teilapparat CC-6, CC-8

  • Mit Teilscheiben für Teilung:
  • 2,3,4,6,8,12

--> Zubehör

Typ Spann-ø
von bis mm
Bohrung-ø
mm
Preis
in €
Artikel-
Nr.
CC-6 4-42, 10-156 44 765,- 37173
CC-8 4-62, 10-180 63 1.055,- 37174

Teilapparat, mit Teilscheiben für Teilung 2,3,4,6,8,12

Rundtische und Teilapparate sind Geräte, die in der Fertigungsindustrie, insbesondere in der Metallbearbeitung, eingesetzt werden, um Werkstücke präzise zu positionieren und zu bearbeiten.

Beschreibungen dieser beiden Komponenten:

Rundtische sind mechanische Vorrichtungen, die die Rotation von Werkstücken um ihre Achse ermöglichen. Sie werden oft in Verbindung mit Fräsmaschinen, Bohrmaschinen und anderen Werkzeugmaschinen verwendet. Diese Tische sind zirkulär geformt und können manuell oder motorisiert betrieben werden. Einige Rundtische verfügen über präzise Verstellmechanismen, die es ermöglichen, das Werkstück in bestimmten Winkeln zu positionieren. Dies erleichtert die Bearbeitung von Werkstücken aus verschiedenen Blickwinkeln und ermöglicht komplexe Fertigungsprozesse.

Teilapparate, auch als Indexierköpfe oder Drehtische bezeichnet, sind spezielle Vorrichtungen, die an Werkzeugmaschinen angebracht werden. Ihr Zweck besteht darin, das Werkstück um präzise definierte Winkel zu drehen oder zu schwenken, um mehrseitige Bearbeitungen durchzuführen, ohne das Werkstück neu positionieren zu müssen. Teilapparate können in verschiedene Winkelschritte eingestellt werden, was eine genaue Positionierung und Wiederholbarkeit bei der Bearbeitung ermöglicht. Diese Geräte sind besonders nützlich bei der Herstellung von komplexen Werkstücken, bei denen mehrere Bearbeitungsschritte erforderlich sind.

Beide, Rundtische und Teilapparate, tragen dazu bei, die Effizienz in der Fertigungsindustrie zu steigern, da sie die Genauigkeit und Vielseitigkeit bei der Bearbeitung von Werkstücken verbessern. Sie kommen in verschiedenen Branchen zum Einsatz, darunter die Metallverarbeitung, die Holzbearbeitung und die Kunststoffindustrie.
