Magnetspannplatten

Hier finden Sie Magnetspannplatten, Magnetaufspannplatten, mechanisch ein- und ausschaltbar. Mit unterschiedlicher Polverteilung.

Magnetische Aufspannplatten VG

  • Mit sehr feiner Polverteilung
  • Mit mechanischer Ein-/ und Ausschaltung
  • Polverteilung (P): 8 (2+6)
  • Höhe 50 mm

Bei einem Gewicht von mehr als 30 kg wird die Aufspannplatte mit der Spedition geliefert. Dabei entsteht noch zusätzliche Speditionskosten.

Typ Abmessungen
L x B x H mm
Gewicht kg Preis in € Artikel-Nr.
VG-407 100 x 175 x 50 7,2 398,- 37096
VG-510 125 x 250 x 50 15,0 595,- 37097
VG-612 150 x 300 x 50 20,9 675,- 37099
VG-614 150 x 350 x 50 27,5 745,- 37100
VG-618 150 x 450 x 50 32,0 935,- 37101
VG-816 200 x 400 x 50 36,3 1.015,- 37102
VG-818 200 x 450 x 50 40,4 1.095,- 37103
VG-820 200 x 500 x 50 48,0 1.295,- 37104
VG-1020 250 x 500 x 50 50,3 2.205,- 37105

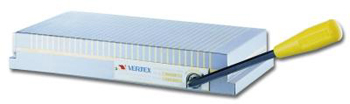

Magnetspannplatte, Polverteilung 8 (2+6)

Magnetische Aufspannplatten VGF

  • Mit sehr feiner Polverteilung
  • Mit mechanischer Ein-/ und Ausschaltung
  • Polverteilung (P): 5 (1+4)
  • Höhe 50 mm

Bei einem Gewicht von mehr als 30 kg wird die Aufspannplatte mit der Spedition geliefert. Dabei entsteht noch zusätzliche Speditionskosten.

Typ Abmessungen
L x B x H mm
Gewicht kg Preis in € Artikel-Nr.
VGF-1018B 100 x 175 x 50 7,7 462,- 37106
VGF-1515B 150 x 150 x 50 10,0 585,- 37107
VGF-1530B 150 x 300 x 50 18,8 735,- 37108
VGF-1535B 150 x 350 x 50 21,6 865,- 37109
VGF-1545B 150 x 450 x 50 25,0 1.105,- 37110
VGF-2040B 200 x 400 x 50 32,3 1.285,- 37111
VGF-2045B 200 x 450 x 50 36,3 1.435,- 37112

Magnetspannplatte, Polverteilung 5 (1+4)

Magnetische Aufspannplatten VRTW

  • Mit sehr feiner Polverteilung
  • Mit mechanischer Ein-/ und Ausschaltung
  • Polverteilung (P): 2,5 (1+1,5)
  • Höhe 50 mm

Bei einem Gewicht von mehr als 30 kg wird die Aufspannplatte mit der Spedition geliefert. Dabei entsteht noch zusätzliche Speditionskosten.

Typ Abmessungen
L x B x H mm
Gewicht kg Preis in € Artikel-Nr.
VRTW-1018A 100 x 175 x 50 7,7 585,- 37113
VRTW-1515A 100 x 150 x 50 10,0 745,- 37114
VRTW-1530A 150 x 300 x 50 18,7 1.185,- 37115
VRTW-1535A 150 x 350 x 50 21,4 1.295,- 37116
VRTW-2040A 200 x 400 x 50 32,5 2.055,- 37117
VRTW-2045A 200 x 450 x 50 36,4 2.365,- 37118

Magnetspannplatte, Polverteilung 2,5 (1+1,5)

Runde magnetische Aufspannplatten VGD

  • Magnetische Feldintensität > 650 Gauss
  • Polverteilung (P): 9 (2+7)
  • Oberplatte t1: 21 mm
  • Grundplatte t2: 18 mm
  • Höhe H: 78 mm

Bei einem Gewicht von mehr als 30 kg wird die Aufspannplatte mit der Spedition geliefert. Dabei entsteht noch zusätzliche Speditionskosten.

Typ B0
mm
t1
mm
L1
mm
t2
mm
L0
mm
Gewicht kg Preis in € Artikel-Nr.
VGD-06 150 21 101 18 200 9,8 695,- 37092
VGD-08 200 21 137 18 200 12,8 875,- 37093
VGD-10 250 21 191 18 250 20,2 1.115,- 37094
VGD-12 300 21 227 18 305 30,4 1.455,- 37095

Runde Magnetspannplatten, Polverteilung 9 (2+7) - Beispiel

Runde Magnetspannplatte - Abmessungen

Magnetspannplatten sind spezielle Vorrichtungen in der Fertigungstechnik, die dazu dienen, metallische Werkstücke sicher und fest während verschiedener Bearbeitungsprozesse zu fixieren. Diese Vorrichtungen verwenden Magneten, um das Werkstück auf der Spannplatte zu halten.


Merkmale und Aspekte von Magnetspannplatten:

Funktionsprinzip: Magnetspannplatten verwenden das Prinzip des elektromagnetischen Magnetismus, um metallische Werkstücke sicher zu halten. Durch das Anlegen einer elektrischen Spannung an die Magneten werden diese aktiviert und erzeugen ein Magnetfeld, das das Werkstück auf der Spannplatte fixiert.

Magnettechnologien: Es gibt verschiedene Magnettechnologien, die in Magnetspannplatten verwendet werden können, darunter Permanentmagnete, Elektromagnete oder Hybridmagneten, die eine Kombination aus Permanent- und Elektromagneten sind.

Anpassungsfähigkeit: Einige Magnetspannplatten können an verschiedene Werkstückgrößen und -formen angepasst werden. Dies wird durch die Verwendung von modularen Magnetsegmenten oder durch einstellbare Spannbereiche erreicht.

Arten von Werkstücken: Magnetspannplatten eignen sich besonders gut für flache, metallische Werkstücke, wie beispielsweise Platten, Bleche oder Gussteile.

Genauigkeit und Präzision: Magnetspannplatten bieten eine hohe Genauigkeit bei der Fixierung von Werkstücken. Dies ist besonders wichtig für präzise Bearbeitungsprozesse wie Fräsen, Schleifen oder Bohren.

Schnelle Befestigung: Werkstücke können schnell und einfach auf Magnetspannplatten fixiert werden, indem sie einfach auf die Spannfläche gelegt werden. Dies erleichtert den Wechsel zwischen verschiedenen Werkstücken und reduziert die Rüstzeiten.

Stromversorgung: Die Aktivierung der Magnete erfolgt durch Anlegen einer elektrischen Spannung. Es gibt auch Modelle mit Permanentmagneten, die keine externe Stromversorgung benötigen.

Sicherheit: Magnetspannplatten sind mit Sicherheitsmechanismen ausgestattet, um zu verhindern, dass Werkstücke während des Betriebs unkontrolliert abrutschen. Dies kann beispielsweise durch spezielle Verriegelungen oder Überwachungssysteme erfolgen.

Vielseitigkeit: Magnetspannplatten sind vielseitig einsetzbar und finden Anwendung in verschiedenen Industriebereichen, darunter Metallverarbeitung, Maschinenbau und Werkzeugbau.

Wartung: Die Magnetspannplatten erfordern regelmäßige Wartung, um sicherzustellen, dass die Magneten ordnungsgemäß funktionieren. Dies kann die Reinigung von Spänen oder Fremdkörpern, die Überprüfung der Magnetkraft und die Inspektion der elektrischen Komponenten umfassen.

Magnetspannplatten bieten eine effiziente und zuverlässige Methode zur Fixierung von metallischen Werkstücken während der Bearbeitung, wodurch präzise Ergebnisse erzielt werden können.
